Elaborato Tecnico della Copertura (ETC): cos’è, quando serve e come farlo

Nel contesto della sicurezza nei lavori in quota, l'elaborato tecnico della copertura (ETC) rappresenta oggi uno degli strumenti fondamentali per progettisti, direttori dei lavori e tecnici abilitati. Non si tratta solo di un adempimento normativo: un ETC ben redatto consente di prevenire concretamente il rischio di caduta dall'alto, definendo in modo chiaro accessi, percorsi e sistemi anticaduta come le linee vita. Proprio per la sua complessità, molti professionisti si trovano in difficoltà nell'impostare correttamente un elaborato tecnico della copertura completo, soprattutto quando occorre coordinare relazione tecnica, elaborati grafici, dispositivi di ancoraggio, ETC linea vita ed eventuale relazione di calcolo in un insieme coerente e realmente utilizzabile.

Per questo è utile seguire un metodo chiaro e aggiornato. Tutti questi aspetti sono approfonditi all'interno del programma del corso Pedago dedicato all'argomento, che affronta in chiave pratica normativa, contenuti dell'ETC, progettazione dei sistemi di sicurezza e impostazione dell'elaborato tecnico.

SCOPRI IL CORSO

In questa guida troverai una spiegazione chiara e operativa su:

• cos'è l'elaborato tecnico della copertura;
• quando è obbligatorio e chi deve redigerlo;
• cosa deve contenere un ETC completo;
• come progettare una copertura sicura con sistemi anticaduta;
• un esempio pratico di elaborato tecnico della copertura.

L'obiettivo è fornirti una guida realmente utile per affrontare la redazione dell'ETC in modo corretto, evitando errori frequenti e migliorando la qualità del tuo lavoro professionale.

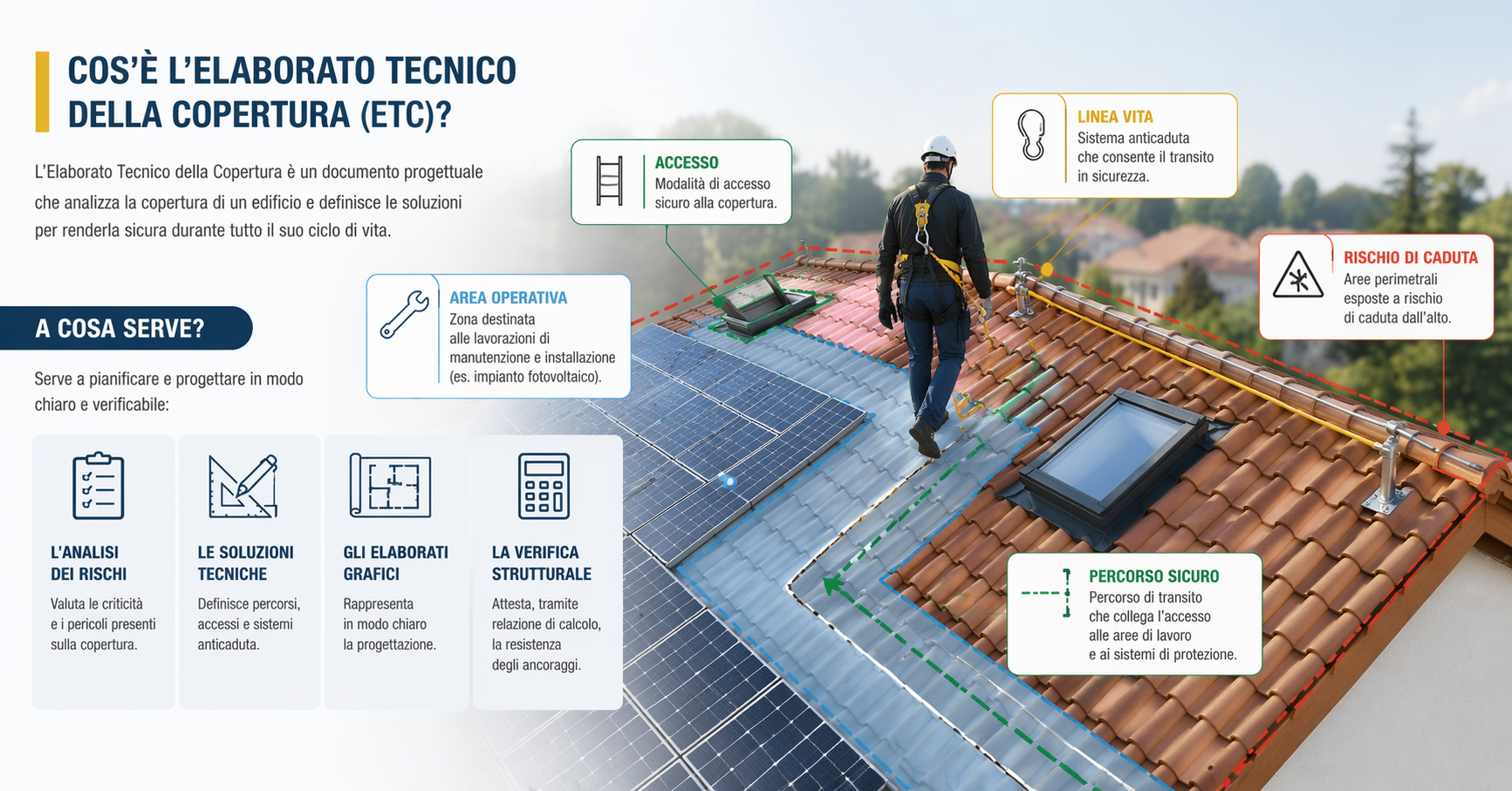

Cos'è l'elaborato tecnico della copertura (ETC)

L'elaborato tecnico della copertura (ETC) è il documento progettuale che definisce in modo dettagliato le misure di sicurezza necessarie per accedere, transitare e operare sulle coperture. In ambito edilizio rappresenta uno strumento fondamentale per la prevenzione del rischio di caduta dall'alto, tra i più rilevanti nei lavori in quota. Non si tratta di un semplice documento descrittivo, ma a un insieme coordinato di informazioni tecniche che guidano sia la fase progettuale sia le future attività di manutenzione. L'ETC, infatti, ha una funzione operativa: deve essere chiaro, leggibile e utilizzabile da tutti i soggetti che, nel tempo, accederanno alla copertura.

Nel concreto, l'elaborato tecnico della copertura descrive:

• le caratteristiche geometriche e costruttive della copertura;
• le modalità di accesso (interno o esterno);
• i percorsi sicuri di transito per gli operatori;
• i sistemi di protezione contro le cadute, come dispositivi anticaduta e linee vita;
• le modalità operative per lavorare in sicurezza.

Un ETC efficace integra quindi relazione tecnica, elaborati grafici e indicazioni operative in un unico documento coerente. Questo aspetto è centrale: la qualità dell'elaborato non dipende solo dalla completezza dei contenuti, ma soprattutto dalla capacità di fornire indicazioni chiare e applicabili nella pratica. In questo senso, l'elaborato tecnico della copertura si colloca a metà tra progettazione e sicurezza, diventando un elemento chiave per garantire una gestione corretta dell'edificio durante tutto il suo ciclo di vita.

Quando è obbligatorio l'elaborato tecnico della copertura

L'obbligatorietà dell'elaborato tecnico della copertura deriva principalmente da normative regionali e regolamenti locali, che integrano quanto previsto dal D.Lgs. 81/08 in materia di lavori in quota. In alcuni casi, può considerarsi parte integrante del fascicolo dell'opera, previsto dall'art. 91, anche se i due documenti non sono sempre sovrapponibili. Nell'ultimo caso piò essere redatto come documento autonomo nei casi in cui sia necessario garantire condizioni di sicurezza per le lavorazioni in copertura. L'obbligo dell'ETC è legato alla presenza di interventi su coperture che espongono i lavoratori al rischio di caduta dall'alto, generalmente superiore a 2 metri. In questi casi, è fondamentale prevedere già in fase progettuale soluzioni tecniche che consentano un accesso e un transito in sicurezza.

Nel concreto, l'elaborato tecnico della copertura è richiesto in occasione di numerosi interventi su edifici pubblici e privati, tra cui:

• riparazioni e manutenzioni della copertura;
• impermeabilizzazioni;
• interventi di efficientamento energetico;
• installazione di sistemi di protezione anticaduta;
• installazione di impianti (fotovoltaico, solare termico, antenne);
• manutenzione di canne fumarie;
• interventi con presenza di amianto.

L'obiettivo è garantire una copertura sicura durante tutte le fasi di utilizzo e manutenzione dell'edificio. In questo contesto, l'ETC non è un semplice adempimento formale, ma un documento tecnico essenziale per definire modalità operative, accessi e sistemi di protezione contro le cadute dall'alto.

Chi deve redigere e firmare l'elaborato tecnico della copertura

L'elaborato tecnico della copertura (ETC) deve essere redatto da un tecnico abilitato, in grado di valutare i rischi legati ai lavori in quota e progettare le soluzioni più idonee per garantire la sicurezza in copertura. A seconda del contesto, la redazione dell'ETC può essere affidata a diverse figure professionali. Nei casi in cui sia prevista la nomina del coordinatore per la sicurezza in fase di progettazione (CSP), il documento può rientrare tra gli elaborati del fascicolo dell'opera redatto ai sensi del D.Lgs. 81/08. Negli altri casi, l'elaborato tecnico della copertura viene predisposto da un progettista incaricato, come architetto, ingegnere o geometra, che ne cura sia gli aspetti tecnici sia la coerenza con l'intervento previsto.

In ogni caso, il documento deve essere firmato dal professionista che lo redige, il quale si assume la responsabilità della correttezza delle soluzioni progettuali adottate, della conformità normativa e dell'efficacia delle misure di sicurezza previste. Proprio per questo motivo, la redazione di un ETC efficace richiede competenze specifiche che vanno oltre la semplice conoscenza normativa. Per i tecnici che vogliono approfondire l'argomento in modo operativo, il corso Pedago dedicato all'elaborato tecnico della copertura affronta in modo pratico la progettazione della sicurezza in quota, la definizione dei sistemi anticaduta e la redazione completa del documento. Consulta il programma del corso

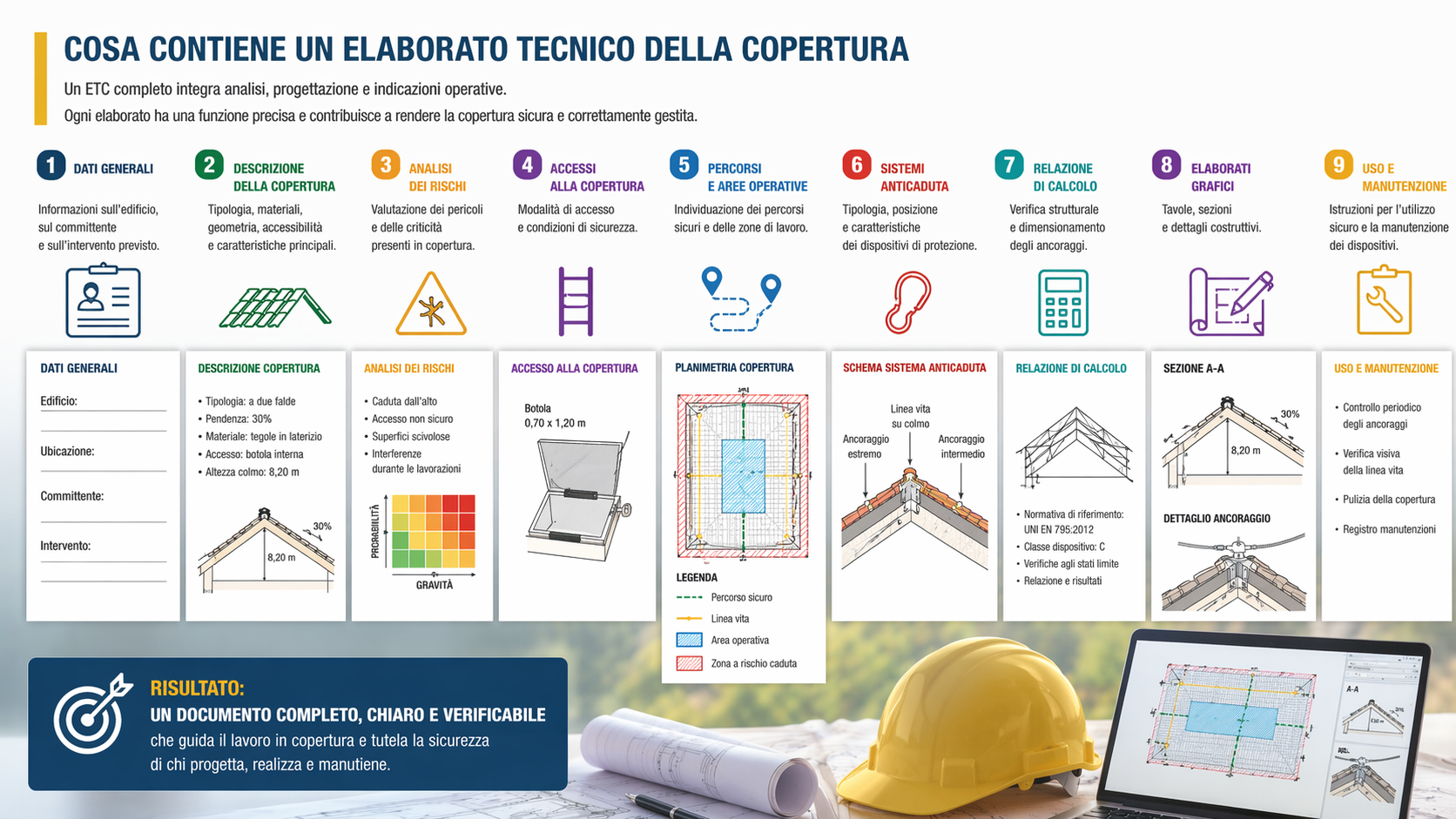

Cosa deve contenere un elaborato tecnico della copertura

Un elaborato tecnico della copertura (ETC) deve raccogliere in modo organico tutte le informazioni necessarie per garantire la sicurezza durante l'accesso, il transito e l'esecuzione dei lavori in quota. Non si tratta di un semplice documento descrittivo, ma di uno strumento operativo che deve essere chiaro, coerente e utilizzabile nel tempo da tutti i soggetti coinvolti. Pur non esistendo un modello unico valido per ogni intervento, un elaborato tecnico della copertura completo include generalmente i seguenti contenuti:

• Relazione tecnica illustrativa, con descrizione dell'edificio, della copertura e delle lavorazioni previste;
• Analisi dei rischi, con particolare riferimento al rischio di caduta dall'alto;
• Modalità di accesso alla copertura, interne o esterne;
• Percorsi di transito e aree operative, con individuazione delle zone sicure;
• Elaborati grafici, come planimetrie e schemi della copertura;
• Sistemi di protezione contro le cadute;
• Indicazioni per l'uso e la manutenzione nel tempo.

La qualità dell'ETC non dipende solo dalla completezza dei contenuti, ma dalla capacità di integrare in modo efficace relazione tecnica ed elaborati grafici, fornendo indicazioni realmente applicabili nelle attività di manutenzione e gestione della copertura.

Il ruolo della linea vita e della relazione di calcolo nell'ETC

All'interno dell'elaborato tecnico della copertura, un ruolo centrale è svolto dalla progettazione dei sistemi anticaduta, tra cui la linea vita. L'ETC linea vita deve definire in modo preciso la tipologia dei dispositivi, il loro posizionamento e le modalità di utilizzo, in relazione alla geometria della copertura e alle lavorazioni previste. Questi elementi devono essere sempre supportati da una corretta relazione di calcolo, necessaria per verificare la resistenza degli ancoraggi e la capacità del sistema di sopportare i carichi in caso di caduta. La relazione di calcolo rappresenta quindi un passaggio fondamentale per garantire l'efficacia reale delle misure di sicurezza adottate. Un errore frequente è considerare la linea vita come un elemento standard: al contrario, ogni sistema deve essere progettato in funzione del contesto specifico, assicurando coerenza tra accessi, percorsi e dispositivi. Per questo motivo, l'elaborato tecnico della copertura deve sempre essere sviluppato partendo da un'analisi concreta delle modalità operative. Proprio per questa ragione, molti tecnici cercano un esempio di elaborato tecnico della copertura da cui partire. Tuttavia, più che un modello predefinito, è fondamentale acquisire un metodo corretto di impostazione, capace di adattarsi alle diverse tipologie di intervento e alle specifiche condizioni della copertura.

Esempio di elaborato tecnico della copertura: come impostarlo correttamente

Quando si parla di esempio di elaborato tecnico della copertura, è importante chiarire che non esiste un modello unico valido per tutti i casi. Ogni elaborato copertura deve essere sviluppato in funzione della tipologia di edificio, della geometria della copertura e delle lavorazioni previste. Tuttavia, è possibile individuare una struttura tipo che rappresenta un valido punto di partenza per impostare correttamente un ETC completo e coerente.

Struttura tipo di un elaborato tecnico della copertura

Dati generali	Informazioni sull'edificio, ubicazione, committente e descrizione dell'intervento
Descrizione della copertura	Tipologia, materiali, accessibilità e caratteristiche geometriche
Analisi dei rischi	Valutazione del rischio di caduta dall'alto e delle criticità presenti
Accessi alla copertura	Modalità di accesso e condizioni di sicurezza
Percorsi e aree operative	Individuazione dei percorsi sicuri e delle zone di lavoro
Sistemi anticaduta	Linea vita, ancoraggi e dispositivi di protezione
Relazione di calcolo	Verifica strutturale e dimensionamento degli ancoraggi
Elaborati grafici	Planimetrie con indicazione di accessi, percorsi e dispositivi
Uso e manutenzione	Istruzioni per la gestione futura in sicurezza

Questo schema rappresenta un riferimento utile, ma nella pratica ogni elaborato tecnico della copertura deve essere sviluppato in modo coerente con le caratteristiche specifiche dell'intervento, evitando l'utilizzo di modelli standard non adattati al contesto reale.

Esempio pratico: lettura tecnica di un elaborato della copertura

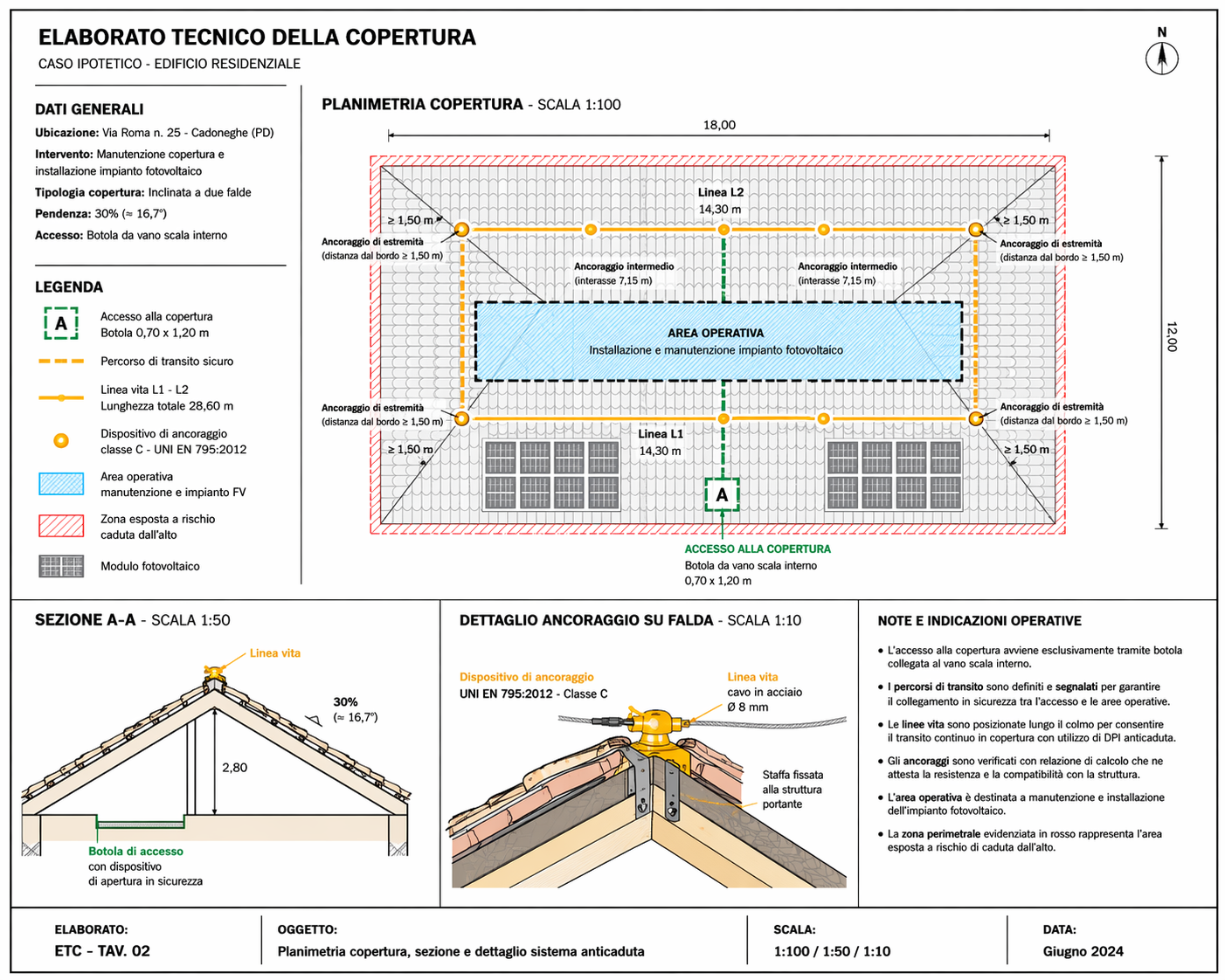

L'immagine riportata rappresenta un esempio completo di elaborato tecnico della copertura riferito a un edificio residenziale con copertura inclinata a due falde, progettato per interventi di manutenzione e installazione di un impianto fotovoltaico. La tavola integra planimetria, sezione e dettaglio costruttivo, fornendo una rappresentazione chiara e operativa delle soluzioni di sicurezza adottate.

Nella planimetria della copertura sono evidenziati tutti gli elementi fondamentali dell'ETC. L'accesso avviene tramite botola interna collegata al vano scala (indicata con simbolo "A"), da cui si sviluppano i percorsi di transito sicuri, rappresentati con linea tratteggiata verde, che collegano l'ingresso alle principali aree operative.

L'area operativa, evidenziata in azzurro, identifica la zona destinata alle attività di manutenzione e all'installazione dei moduli fotovoltaici. Intorno a questa zona sono stati progettati i sistemi anticaduta, in modo da garantire continuità di protezione durante tutte le fasi operative.

Il sistema di sicurezza è basato su linee vita (L1 e L2) posizionate lungo il colmo, integrate da dispositivi di ancoraggio puntuali posti sia alle estremità sia in posizione intermedia. Questa configurazione consente agli operatori di muoversi lungo la copertura mantenendo sempre il collegamento ai sistemi anticaduta, in coerenza con quanto previsto in un corretto ETC linea vita.

Le zone perimetrali, evidenziate come aree a rischio, rappresentano i punti maggiormente esposti alla caduta dall'alto. La progettazione dei percorsi e dei dispositivi è quindi finalizzata a evitare l'accesso non protetto a tali aree, garantendo un utilizzo sicuro della copertura.

La tavola è completata da una sezione A-A, che descrive la geometria della copertura e la posizione della linea vita rispetto alla struttura, e da un dettaglio costruttivo dell'ancoraggio, che mostra il fissaggio del dispositivo alla struttura portante e richiama la normativa tecnica di riferimento (UNI EN 795).

La presenza di questi elementi evidenzia come un elaborato tecnico della copertura non sia solo una rappresentazione grafica, ma un documento integrato che collega analisi del rischio, progettazione dei sistemi anticaduta e modalità operative. In questo contesto, la relazione di calcolo, pur non rappresentata graficamente, è parte essenziale del progetto e garantisce la verifica strutturale degli ancoraggi e della linea vita.

Questo esempio dimostra come un ETC efficace debba essere sviluppato a partire da una valutazione reale della copertura, traducendo le esigenze di sicurezza in soluzioni tecniche chiare, leggibili e immediatamente applicabili in fase operativa.
